微机五防系统的基本原理和运用

       随着经济的不断发展,社会对电力的需求越来越大,电力系统的变电站的安全、稳定、可靠的运行变得尤为重要。而在电力安全事故的时有发生往往与操作人员不遵守规范流程,安全意识薄弱等等,而微机五防系统的应用,大大的减少了相关事故的发生。

在配备有微机五防系统的变电站内,人员在进行倒闸操作,必须经过微机五防系统的模拟预演和规则判断,同时每步操作毕竟经过强制闭锁,从而有效的减少了事故发生的可能。


NZ-RWF5500微机五防系统结构图


微机五防系统是防止一二次电力误操作的系统。由五部分组成,主要包括防误计算机、锁具、电脑钥匙、防误闭锁软件系统、解锁钥匙和模拟屏。微机五防装置经过近十几年的发展,已被广大电力系统用户所接受, 在高电压等级(110千伏以上)防误闭锁市场,微机五防已成主流产品。微机防误装置的使用,实现了与变电站自动化系统之间的通讯,提高了变电运行的效率和安全性。



微机五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作,防误主机与上位机实时通信,将防误主机上的每个开关量与现场实时对应,然后进行模拟操作,对每一项模拟操作进行闭锁逻辑判断,将正确的模拟操作内容生成实际操作程序传输给电脑钥匙,运行人员按照电脑钥匙显示的操作内容,依次打开相应的编码锁对设备进行操作。以上全部操作结束后,通过电脑钥匙的回传,从而使设备状态与现场的设备状态保持一致;对于那些地线、网门等无实际位置的设备,也要过电脑钥匙回传来保证状态的一致。

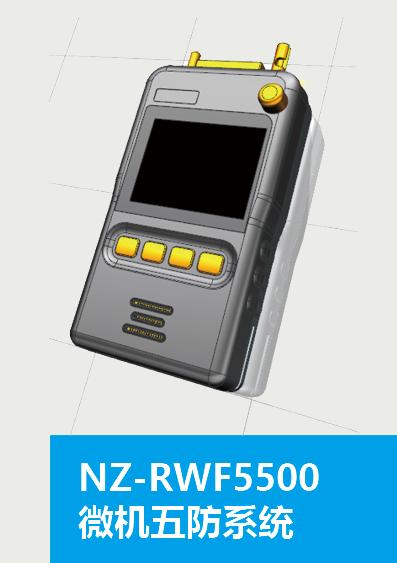

南京宁自科技NZ-SZK01


电脑钥匙是整个五防系统中的核心组件,他具备接收票,执行票,回传票等操作,具备红外、蓝牙、机械解锁、智能开关检测等等功能,同时还需要具备良好的电池管理能力,能够保证48小时以上的正常运行能力。同时因为我国幅员辽阔,需要适应高温、低温、高盐雾地区的环境。微机防误装置的工作原理决定在实际的操作中电脑钥 匙的作用是非常大的,所以在经过一系列的操作程序之后 要及时的对防误装置的主机中的有关电脑钥匙状态的信 息进行及时的更新,保证防误装置的主机与现场设备的运 行状态是保持一致的。



微机防误装置技术因其自身特有的优势和特点,在电力系统中应得到推广,保证变电运行的安全性和可靠性。NZ-RWF5500 微机五防系统是由南京宁自科技http://www.njnzkj.com结合多年研发经验及多年现场实施经验 在对原有系统升级开发的前提下,研发的一款新型微机五防系统。 NZ-RWF5500 适用于 500kV 及以下各电压等级的有人、少人、无人值班变电站、发电厂、 水电站、各大型厂矿企业变电站、配电室。通过融入多种防误手段,配置灵活、功能齐备、 操作灵活方便,能够对所有一次设备实行强制闭锁。适用不同平台(Windows\Linux) 防误操作系统软件,实现了多级管理、五防闭锁、操作票管理、设备管理、接线矢量图绘制、 变电站管理等等的统一管理。
